電源電圧監視　測定例
NSJ 電源電圧監視装置　ALM-21
入力電圧の変動監視、記録
測定端子間のインパルスノイズ電圧監視、記録
■測定

現象　　：　ACラインに挿入したバリスタが破壊する。
測定　　：　R相−S相　 に電源監視装置ALM-21　１台　設置　　3ヶ月間監視
　　　　　　  R相−GND　に電源監視装置ALM-21　１台　設置　　3ヶ月間監視
■結果

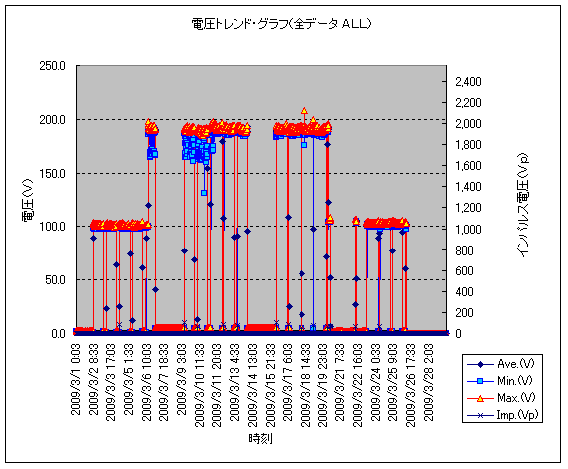

測定結果　：　R相−GND間電圧が200Vに昇圧し挿入しているバリスタに過電圧が掛かり破壊した事がわかる。
